济南市先行区市政道路二期二标段项目BIM技术应用

标准化    集成化    参数

济南市先行区市政道路二期二标段项目位于济南新旧动能转换先行区引爆区,项目共包含安置西区西边界路等五条道路,全长共9.83km,总投资约13亿。设计内容涵盖道路、管廊、桥梁、管综、交通、照明和绿化等多个专业,项目体量大、专业复杂、综合性强,项目获得山东省BIM技术应用大赛设计组二等奖

标准化

我院依据国家相关标准、行业标准和企业标准,结合项目实际需求制定了项目实施标准和专项实施方案,让BIM实施的每一步都有据可循,为BIM技术推广和BIM模型的流转打下了坚实的基础。

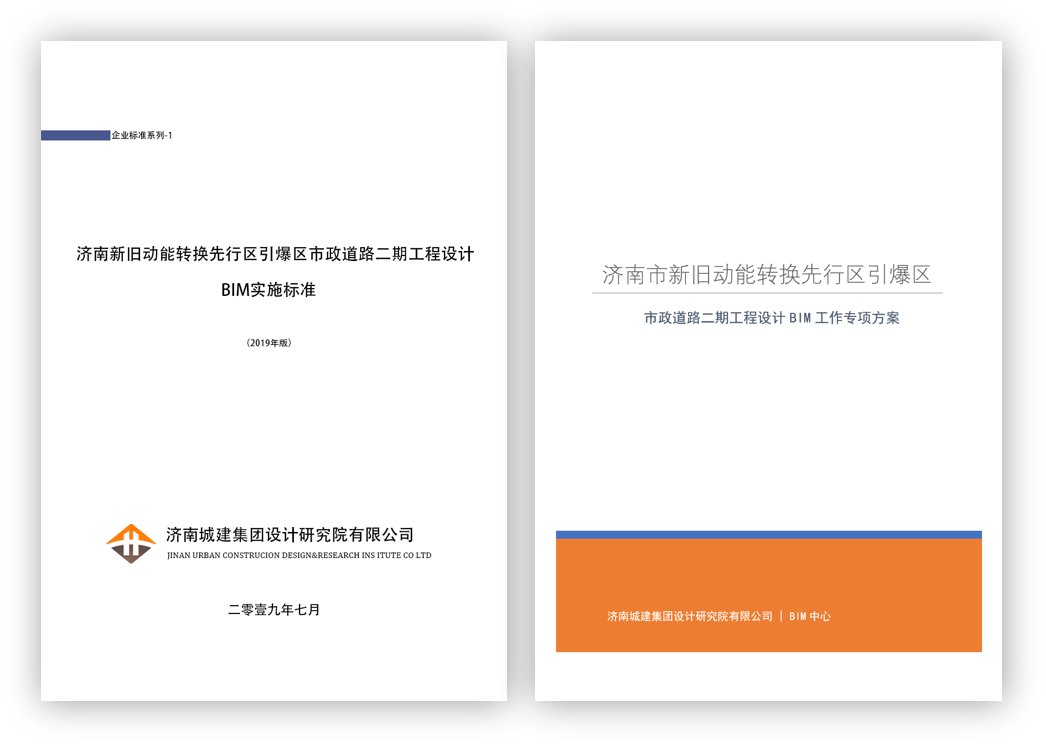

项目BIM实施标准与项目BIM专项方案

集成化

(1)项目实施过程中,部署了ProjectWise服务器,并根据《BIM实施标准》中文件命名、文件权限等协同基础条件,配置项目成员、完成权限分配、订制模型校审核流程,从而实现设计阶段各专业协同的全过程管理。

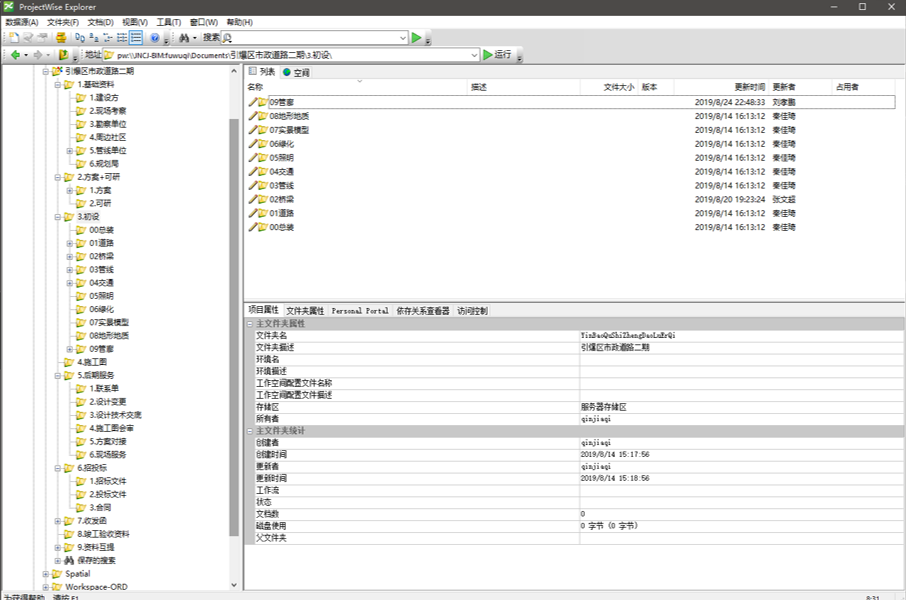

项目文件架构
模型参照关系

(2)通过搭建NAS服务器可以更方便的索引项目的重要信息、展现项目进度。可以将场地模型或实景模型部署在服务器,供项目人员及时查看。

服务器登录界面

参数化

项目应用参数化族占比90%以上,大大提高了模型的复用性。同时,我院利用Dynamo和GC分别在Bentley和Autodesk两个平台实现了路灯、管廊支护模型的自动化布设。

参数化建模

模型展示

交叉节点施工模拟
模型渲染
